| 性能 | Characteristics | |||

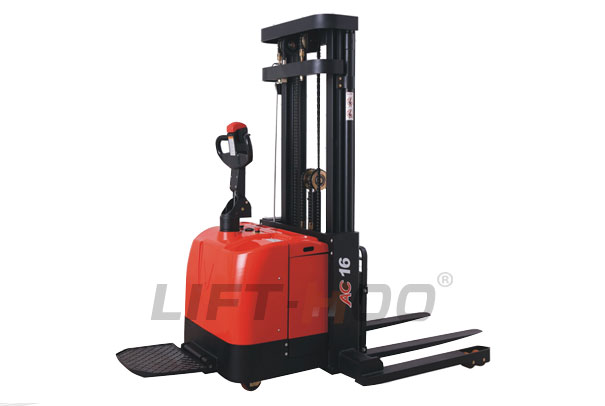

| 1 | 型号 | Model | CDD16LWF (960) | |
| 2 | 额定荷载 | Capacity | Q (kg) | 1600 |
| 3 | 起升高度 | Max.lift hgt. | 4500/4750/5000 | |
| 4 | 门架缩回时最低高度 | Mast lower heitht | h1 (mm) | 2085/2135/2235 |
| 5 | 动力形式 | Power | 全电动(Full-Electric) | |
| 6 | 操作方式 | Operation type | 步行/站驾(Walkie/Rider) | |
| 7 | 载荷中心距 | Load center | c(mm) | 600 |
| 8 | 轴距 | Wheel base | y(mm) | 1375 |
| 车轮 | Wheels | |||
| 9 | 轮子类型 | Wheel type | PU | |
| 10 | 轮子数量 ( 驱动轮 / 平衡轮 / 承重轮 ) | Wheels (Drive / Balance / Load) | 1D+2B+4L | |
| 尺寸 | Demension | |||
| 11 | 作业时门架最大高度 | Mast extend height | h4 (mm) | 5000/5250/5500 |
| 12 | 操纵手柄最大高度 | Overall rear height | h14 (mm) | 1450 |
| 13 | 全长 ( 踏板收起 ) | Overall length | l1 (mm) | 2055 |
| 14 | 车体宽度 | Rear body width | b1 (mm) | 957 |
| 15 | 货叉最低高度 | Lowered fork height | h13 (mm) | 55 |
| 16 | 货叉尺寸，厚度 / 宽度 / 长度 | Forksize (thickness / width / length) | s/e/L(mm) | 40X100X1070 |
| 17 | 货叉外侧间距 | Overall fork width | b5 (mm) | 200~812 |
| 18 | 支撑腿外宽 | Straddle leg OD | mm | 1470/1320 |
| 19 | 最小离地间隙 | Minimum ground clearence | m2 (mm) | 50 |
| 20 | 最小转弯半径，踏板收起 | Minimum turning radios | Wa(mm) | 1630 |
| 21 | 最小直角堆垛通道宽度，踏板收起/放下(托盘800 x 1200，1200沿货叉放置，间隙200） | Minilum aisle width, (800 x 1200mm pallet,1200mm face along forks ) | Ast (mm) | 2430/2760 |
| 22 | 最小直角堆垛通道宽度，踏板收起/放下(托盘1000 x 1200，1200沿货叉放置，间隙200） | Minilum aisle width, (1000 x 1200mm pallet,1200mm face along forks ) | Ast (mm) | 2460/2785 |
| 性能 | Performance | |||
| 23 | 行驶速度，满载/空载 | Travel speed, (laden/unladen) | km/h | 3.0/3.5 |
| 24 | 起升速度，满载/空载 | Lift speed, (laden/unladen) | mm/s | 110/210 |
| 25 | 下降速度，满载/空载 | Lower speed, (laden/unladen) | mm/s | 110/230 |
| 26 | 最大爬坡能力，满载/空载 | Gradaability , (laden/unladen) | % | 5/7 |
| 27 | 制动方式 | Brake |
电磁 /再生 Electromagnetic/Regenerative |
|
| 电机 | Motor | |||
| 28 | 驱动电机功率 | Drive motor | kW | AC 1.5 |
| 29 | 起升电机功率 | Lift motor | kW | DC 3.0 |
| 30 | 蓄电池电压/容量 | Battery voltage/capacity | V/ Ah | 24/280 |
| 重量 | Weight | |||
| 31 | 蓄电池重量 | Battery | kg | 250 |
| 32 | 自重（包含蓄电池） | Service weight with battery | kg | 1628 |
